印刷電路板 (PCB) 在現代電子設備中起著至關重要的作用，為各種電子元件的互連提供了基礎。為確保最佳性能和可靠性，PCB 經常進行表面處理。這些處理增強了電路板的可焊性，保護其免受環境因素的影響，并改善了其電氣性能。

印刷電路板 (PCB) 的表面處理重要性

      由于多種原因，表面處理對于 PCB 至關重要。

      首先，它提高了電路板的可焊性。在組裝過程中，電子元件使用焊點連接到 PCB。熱風整平 (HASL)、化學鍍鎳浸金 (ENIG) 或有機可焊性防腐劑 (OSP) 等表面處理可形成可焊表面，從而促進堅固可靠的焊點。

      其次，表面處理可保護 PCB 免受環境因素的影響。PCB 會暴露在各種元素中，例如水分、灰塵和化學物質，這些元素會導致腐蝕、氧化或其他形式的退化。浸銀、化學鍍鎳浸金 (ENIG) 或鍍錫等表面處理方法可提供保護層，保護 PCB 免受這些有害元素的影響，從而提高其使用壽命和可靠性。

      第三，表面處理提高了 PCB 的電氣性能。對于高頻應用，阻抗控制和信號完整性至關重要。化學鍍鎳化學鍍鈀浸金 (ENEPIG) 或化學鍍鎳浸金 (ENIG) 等表面處理可提供光滑均勻的表面，減少信號損失、反射和阻抗變化，從而優化電氣性能。

印刷電路板 (PCB) 常用表面處理技術

01、熱風整平（HASL）

熱風整平又名熱風焊料整平（俗稱噴錫），是應用最廣泛的表面處理方法之一。將 PCB 浸入熔化的焊料槽中，然后使用熱空氣吹平多余的焊料，留下平坦且可焊接的表面。HASL 具有成本效益并提供良好的可焊性，但由于其表面不平坦，可能不適用于細間距元件。

02、無電鍍鎳浸金 (ENIG)

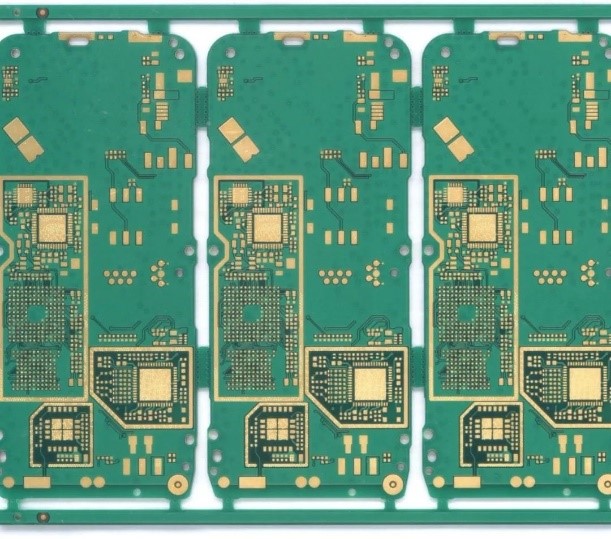

ENIG 涉及在 PCB 表面沉積一層薄薄的鎳，然后沉積一層金。鎳可防止氧化和腐蝕，而金則可提供出色的可焊性和導電性。ENIG 廣泛用于高可靠性應用，并提供平坦且可焊接的表面。

03、有機可焊性防腐劑 (OSP)

OSP 是應用于 PCB 表面的薄有機層。它可以保護銅跡線免受氧化并提供可焊表面。OSP 環保、性價比高，并且與細間距元件兼容。然而，與其他表面處理相比，它對環境因素的保護較少。

04、浸銀

在此過程中，PCB 浸入銀基溶液中，在銅表面形成一層薄薄的銀。浸銀具有出色的可焊性，與細間距元件兼容，并提供良好的電氣性能。但是，它容易變色，需要小心處理以防止污染。

05、浸錫

此過程涉及將電路板浸入錫溶液中。錫層提供了具有良好可焊性的平坦且均勻的表面。然而，錫容易氧化，因此需要適當?shù)膬Υ婧吞幚硪员３制溆行浴?/p>

06、化鎳鈀浸金 (ENEPIG)

ENEPIG 是一種多層表面處理，由一層化學鍍鎳、一層浸金和最后一層電解金組成。這種處理提供了出色的耐腐蝕性、可焊性和引線鍵合能力。ENEPIG 通常用于高可靠性應用。

印刷電路板 (PCB) 的表面處理的好處

      表面處理在 PCB 的制造過程中提供了多種好處。

      首先，它們確保一致且可靠的可焊性，從而降低焊點失效的可能性。這可以提高產品質量、增強性能并降低維修或更換成本。

        其次，表面處理可保護 PCB 免受環境因素的影響，從而提高其耐用性和使用壽命。通過防止腐蝕、氧化或污染，經過處理的 PCB 可以承受惡劣的操作條件，即使在具有挑戰性的環境中也能確保可靠的性能。

      再者，表面處理有助于 PCB 的整體電氣性能。通過減少信號損失、反射和阻抗變化，表面處理優化了 PCB 的電氣性能。這對于信號完整性和阻抗控制至關重要的高頻應用尤為重要。

      表面處理通過提供可焊表面來促進組裝過程。使用焊點可以輕松地將組件連接到 PCB，確保安全可靠的連接。這簡化了制造過程，提高了效率，并降低了裝配缺陷的風險。

      表面處理提高了 PCB 的可制造性。它們改善了焊料的潤濕特性，允許更好的焊料流動并最大限度地減少焊料橋接或焊接不充分。這會提高制造產量并減少返工或回流工藝的需要。

      此外，表面處理可實現與細間距組件的兼容性。這些組件的引線或焊盤之間的間距較小，需要平坦光滑的表面才能正確焊接。OSP 和 ENIG 等表面處理為成功組裝細間距元件提供了必要的表面條件。

      總之，表面處理是印刷電路板制造過程中至關重要的一步。它確保最佳的可焊性，防止環境因素，提高電氣性能，并增強可制造性。
